一、用途：

电脑型六度一体机振动台用于在各行各业的研究，品质，生产测试检验用任何产品因运送，使用、保存时产品碰撞振动，而使产品产生不良。真正能于设计生产品质即可帮助产品预期看不到的缺点再加以改进。比如：

a，设计时，可分析破坏点，易不良点。

b、品质时，可分析每一批次产品所产生的不同不良点。

c、生产时，可*一边振动一边测量，更使产品不良率早发现。

d、耐久测量，让产品耐久使用，使不耐久的元件提早改进，公司品牌口碑即会更好。

适用行业：

电磁振动台适用于线路板、电子、电器、汽车配件、零部件、元器件、半导体、pcb电路板、电池、电源、传感器、数码产品、led、光电照明、液晶显示器、变压器、玩具、家具、礼品、陶瓷、包装等产品进行水平、垂直方向振动测试。kw-xptp系列振动频率600hz，上下左右前后可同一台体同时振动。

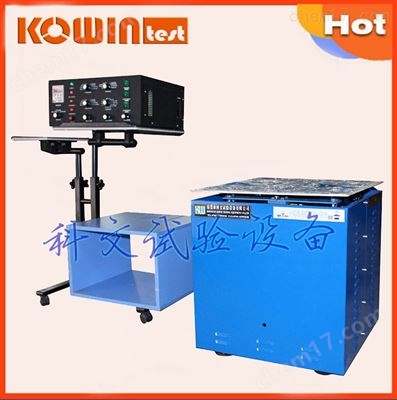

二、型号：kw-xptp-50六度一体机振动台[随机.正弦] [同一台面三轴(同时.个别.连续)振动] [y/x/z轴),上下.左右.前后](0.5~600hz)电脑型六度一体机振动台,电磁振动台

三、电磁振动台频率：0.5~600hz （更多系列：kw-xptw  3000hz；kw-xptt  5000hz）

四、六度一体机振动台控制模式：全功能电脑控制 kw-xptp系列

五、振动方向:随机波.正弦波振动，同一台面三轴(同时.个别.连续)振动，y/x/z轴,上下.左右.前后

六、振动方式:控制箱 1个六度空间一体机台体

  三轴(x.y.z)可各别单独调,振动模式调频:调频/扫频/可程/倍频/对数(频率/时间/振幅/加速度可任意设定)

  ①单独振动--三种模式

  ②二轴一起振动--三种模式可随时选择,那种组合顺序

  ③二轴连续振动---六种模式可随时选择,那种组合顺序

  ④[y轴上下/x轴左右/z轴前后]三轴同时一起振动

  ⑤三轴连续振动--六种模式  三轴可各别随时选择顺序连续振动

  ⑥随机功率谱密度(p.s.d)

  ⑦加速度总均方根值grms

  ⑧ 多阶随机振动

  ⑨ 各级道路模拟振动

  ⑽ *六度空间一起动作

  ⑾ 模拟圆型(球型)振动

  ⑿ 模拟椭圆型振动

七、全自动振动台振动波形: 可任意选择(半波或全波)

    单独振动--三种模式；二轴一起振动:三种模式可随时选择；二轴连续振动---六种模式可随时选择

    y轴上下/x轴左右/z轴前后 三轴同时一起振动；三轴连续振动--六种模式 三轴可各别随时选择(半波或全波)

    随机功率谱密度(p.s.d)；加速度总均方根值grms；多阶随机振动；各级道路模凝振动

    *六度空间一起动作；模拟圆型(球型)振动；模拟椭圆型振动

八、zui大试验负载(kg)：100kg（更多要求可订制）

九、振动台面厚度：(6-10)mm

   台面上通孔(以实体为主):28个10mm  绑带通孔：24个  夹具(治具)通孔：24个

   测试螺丝孔：4个(5mm)

十、台体(h/高)：55cm

    超低台体/更低更稳定(每少1公分稳定0.5%)(市面目前科文公司高度zui低)

    越低越稳定/越高失真越大误差越大

    防共振设计(増加3种防共振专业技术)

    中心轴防尘专业技术

    中心轴増加:过流(3倍)/过耐热210度/耐湿98%/耐爆/耐尘

    电磁振动台_全自动振动试验台_六度一体机振动台元件组成:

       a:高电感电磁圈；b:超高电感矽钢片-e片/下片,i片/上片产生器；c:弹簧钢片:特殊处理
       d:支撑架 e:底座 f:台面 g:护套

    不会受总质量变动,改变承重或激振力

    因台面/底座/支撑架/弹簧钢片,一体合成配合电磁圈,更有效提高均匀稳定性,不受不规则物品的限制,产生不均匀及中心点稳定问题,减少治具费用

    振动方式:中心水平线为0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解决高频圆形电磁振动台缺点

    真正解决:各高频式电磁振动台很难解决(在50hz时/5mm/20g/重量100kg以内)不受影响的技术

    防尘(可试用高尘地方)/耐超低温/耐高温/耐湿度(防静电)

十一、振幅：0-5.0mm (可任意调节)

十二、zui大加速度：0~20g(200m/s2)  可任意调节

十三、zui大正弦波激振力(推力 f)：2000kgf(f=重量*加速度)

十四、时间控制：任何时间可设(秒为单位)

十五、电源电压(v)：220±20%/(50/60hz)

十六、zui大电流：15 a

十七、振动台zui大功率:3.3 kw

十八、冷却方式：自然风冷

十九、噪音：60分贝以内

二十、电磁场辐射：正常在20-50毫高斯以内，zui高100毫高斯以内(1公尺)，非振动马达做成的振动台所能比的

二十一、测量仪(可测试20mm）：另购
       zui大加速度 :0.1~199.9m/s2 (峰值)(约20g)
       位移0.01~19.99mm振幅(峰值p-p)
       zui大加速度计算方法=0.002*f(频率)2*振幅(峰值p-p)(mm）(单位：g)

二十二、另有8种标准(台体/台面)尺寸可选择，亦可定做台面

①kw-xptp-20: □六度一体机[随机正弦] 台体:20*50*20cm   □台底:20*20cm

②kw-xptp-35: □六度一体机[随机正弦] 台体:35*50*35cm   □台底:20*20cm

③kw-xptp-50: ■六度一体机[随机正弦] 台体:50*55*50cm   ■台底:50*50cm

④kw-xptp-75: □六度一体机[随机正弦] 台体:75*55*75cm   □台底:50*50cm

⑤kw-xptp-80: □六度一体机[随机正弦] 台体:80*55*80cm   □台底:80*80cm

⑥kw-xptp-100:□六度一体机[随机正弦] 台体:100*55*100cm □台底:80*80cm

⑦kw-xptp-125:□六度一体机[随机正弦] 台体:125*55*125cm □台底:125*125cm

⑧kw-xptp-150:□六度一体机[随机正弦] 台体:150*55*150cm □台底:125*125cm

⑨kw-xptp-200:□六度一体机[随机正弦] 台体:200*55*200cm □台底:150*150cm

⑩特殊尺寸: □( 宽6m(米)*长10m(米) 之内皆可)

⑾以下各种振动模式尺寸:综合试验振动台；冲击型振动台；旋转型振动台；生产线机种；标准型；摇摆型振动台；飞机航空行驶型；越野车行驶型；摩托车行驶型；火车行驶型；颠簸型；船行驶型；甩动型(离心力型)皆可

二十三、总重量: 145 kg(净重140 kg) 只供参考

二十四、电磁振动台检验报告:测试项目有
   频率范围量测；zui大位移量测；zui大加速度量测；zui大速度量测；工作环境条件：温度/湿度；外观检查；工作电压ac；试验系统在zui大额定振动幅值作扫频振动时zui大噪声；振动控制仪频率校准:在输出端用频率/示波器测试；调频测试(振动频率)；扫频测试；对数 a 测试；对数 b 测试；可程序测试；倍数测试

二十五、附上：各类检验标准垂直与水平振幅/加速度凋整方式
        垂直振幅参考值；水平振幅参考值；简易振幅调节范围；各产品振动性能的实验方法；商业标准 比 各种国家试验标准试验规程约大2.5倍,可来电询问；各种产品要选型情况,可来电询问；各种产品要如何测试,才真正达到振动目的,使产品出货后,不因振动因素造成不良

二十六、共有二组独立输出：备用另一组独立输出供使用

二十七、定加速度：±25% 内做扫频频率变化加速度不变

①本司振动台10-100hz单组测试较准,扫频定加速度可做,约有25%的频率点误差,

②比如10-100hz有100个频率点,其中有25个频率点超出标准范围外75个频率点在标准范围内,(因机械结构钢性/及无回授调整)

③或可把贵司所要做的定加速要求值告知,本司出货时一起附上表,贵司照调即可会较准

④如要照标准可买有回授的振动台(比如圆筒式电磁振动台/本身有加速度传感器/可量测及回授调整),但价格约本司10-30倍价格

⑤本司附上(定振幅/定加速度)调节方法(但要使测量仪/可测试20mm(另购))

⑥简易定加速度:量测以50hz以上为主,(如测50hz~600hz/5g)

二十八、定振幅：±25% 内做扫频频率变化振幅不变

二十九、精密度：频率可显示到0.01hz

三十、调频频率(单组频率)：频率/时间/振幅/加速度可任意设定

     ①调频频率范围:0.5~600hz (可显示到0.01hz)

     ②时间:执行时间(以秒为单位):0秒~135年

     ③振幅(可任意调范围mmp-p):  0-5.0mm

     ④zui大加速度可任意调: 0~20g(220m/s2)

三十一、扫频频率：频率/速率/时间/振幅/加速度可任意设定

三十二、可程序频率：频率/速率/时间/振幅/加速度可任意设定

三十三、倍频频率：倍频频率/时间/振幅/加速度可任意设定

三十四:对数频率：频率/速率/时间/振幅/加速度可任意设定

三十五、随机振动:亦可(振动方向模式)/(频率模式)/(波形模式)

三十六、随机功率谱密度(p.s.d)：可做/设定随机功率谱密度(p.s.d)

三十七、加速度总均方根值grms：可照要求做/加速度总均方根值grms

三十八、多階随机振动：各种做法出貨时可提供(设定/模式/案例/执行方式)

三十九、各级道路模凝振动：各种做法出貨时可提供(设定/模式/案例/执行方式)

四十、*六度空间振动台一起动作：各种做法出貨时可提供(设定/模式/案例/执行方式)

四十一、模擬[圆型(球型)]振动：各种做法出貨时可提供(设定/模式/案例/执行方式)

四十二、模擬[椭圆型]振动：各种做法出貨时可提供(设定/模式/案例/执行方式)

四十三、全功能标准型：以上皆包含*六度空间一体机[隨机.正弦]一起动作/真正(同时/个别/连续)振动]

四十四、485通讯接口：可升级电脑控制机种

四十五、全功能电脑控制：才含微电脑控制型(共包含) (以实体为主)

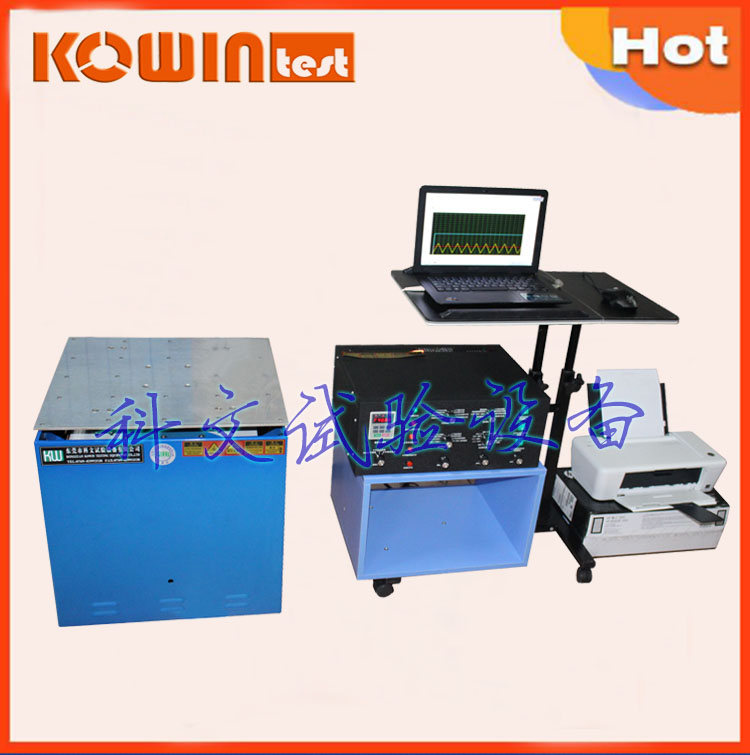

      软件免费；通迅界面；隔离器；界面卡；手提电脑:含如下cpu凌动1.6hz/160gb硬盘/521m内存/约10寸；hp1000打印机

四十六、全功能电脑控制型(功能)

   ●含电脑/打印(控制/储存/记录/打印)

   ●可看出波形/频率/时间可输入对方与本司资料

   ●调频/扫频/可程序/倍频/对数,可设定无限组自动振动

   ●模组试验:可设定无限组自动振动:(调频/扫频/可程序/倍频/对数)各种振动可彼此组合模组试验

   ●可做跳跃频率/由定振幅转定加速度/由定加速度转定振幅)

   ●研究部或单位可同时几种模组试验组合/自动时间/可重覆
