电磁式垂直水平振动试验台尽在科文振动试验设备有限公司，其引进中国台湾技术，满足不同用户的振动试验条件需求，是国内的振动试验仪器供应商。科文连续5年，电磁振动试验台销量遥遥，公司种类齐全，888款电磁式振动试验台供客户选择，月销售200台以上，是行业实力的垂直水平振动台厂家。

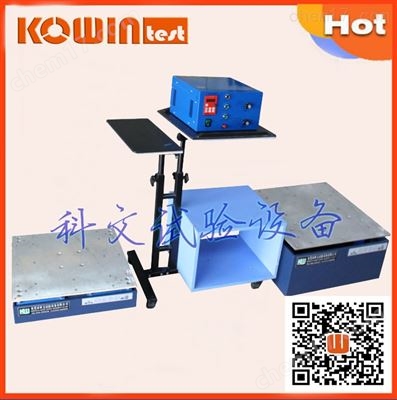

 型号：kw-zd-50cs 电磁式垂直水平振动试验台

用途：

也叫xyz三轴*垂直水平振动台，kw-zd系列电磁振动试验台（频率600hz）适用于汽车零部件、汽车配件、汽车导航仪、gps车载导航、汽车音响、音响、电路板、pcb板、变压器、传感器、仪表仪器、灯具、汽车电子狗、玩具、电子、半导体元器件、家用电器、电子零部件、家具、礼品、陶瓷、光电、led照明灯具、led显示器件、lcd液晶电视、液晶模组、半导体、包装等产品进行水平、垂直方向振动测试。

电磁式垂直水平振动台实现功能:正弦波、调频、扫频、可程式、倍频、对数、zui大加速度,调幅,时间控制,简易定加速度/定振幅振动试验方法。

技术参数：

型号：kw-zd-50cs

振动测试频率：0.5~600hz

振动方向：三轴[2个台体,垂直(上下/y轴) 水平(左右或前后/z x轴)]

垂直水平振动试验台振动方式：三轴[控制箱 2个台体(垂直(上下/y轴) 水平(左右或前后/z x轴)]

  ① 二组独立输出皆可用/二组个别单独振动

  ② 可二组一起振动(另买垂直台体或水平台体)

  ③ 二组一起振动(只控制1组振幅及加速度,第2组跟着一起做)批量及生产线时非常有用,可省钱/省时/高效率

振动波形：三轴[垂直(y.上下)＋水平:(x/z轴)or(前后/左右)]正弦波-可选择(半波或全波)

振动频率：0.5~600 hz可任意设定(±0.1%)

科文电磁式振动试验台试验载重(kg)：100kg

电磁振动试验台台面尺寸h:(6-10)mm

台体高度:  垂直台面高度:16cm  水平台面高度:25cm

电磁式振动试验台振幅:0-5.2mm

        a:在无负荷下,zui大位移为5mm(p-p),此情况不可碰撞

        b:在zui大负荷一半情况下,zui大位移可达到为 5mm(p-p)

        c:在zui大负荷情况下,zui大位移可达到为 5mm(p-p)要

        ※此情况不可碰撞,小于此位移值，试验机本身足以负荷

①频率:0.5~40hz 可做到5mm:不准碰撞情况

 a:在频率1hz且无负荷下,zui大位移为5mm(p-p),此情况不可碰撞,

 b:在频率50hz且无负荷下,zui大位移为4mm(p-p),此情况不可碰撞

 c:在频率40hz且在zui大负荷一半情况下,zui大位移可达到为5mm(p-p),小于此位移值

 d:在频率20hz且在zui大负荷情况下，其振动平台的zui大位移量测值为5mm,此情况不可碰撞,小于此位移值，试验机本身足以负荷

zui大加速度可任意调 0~22g(220m/s2)

zui大正弦波激振力(推力 f):2200kgf

时间控制 任何时间可设(秒为单位):①执行时间(以秒为单位):0~65500秒(约18时)

   ②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)

zui严酷条件下电源电压(v):220±20%/(50/60hz)

zui严酷条件下电流:10（a）

三轴振动台功率: 2.2 kw(zui大)

冷却方式:自然风冷

温湿度:温度-40℃~ 80℃/湿度10%~95%

噪音:60分贝以内

测量仪(可测试20mm）:另购

   ①加速度(zui大加速度):0.1~199.9m/s2 (峰值)(约20g)

   ②位移0.01~19.99mm振幅(峰值p-p)

   ③zui大加速度=0.002*f(频率)2*振幅(峰值p-p)(mm）(单位：g）

另有9种电磁式垂直水平振动试验机标准(台体/台面)尺寸可选择"亦可定做台面

   ①kw-zd-20cs:垂直台体:20*16*20cm  水平台体:20*25*20cm

   ②kw-zd-35cs:垂直台体:35*16*35cm  水平台体:35*25*35cm

   ③kw-zd-50cs:垂直台体:50*16*50cm  水平台体:50*25*50cm

   ④kw-zd-75cs:垂直台体:75*16*75cm  水平台体:75*25*75cm

   ⑤kw-zd-80cs:垂直台体:80*16*80cm  水平台体:80*25*80cm

   ⑥kw-zd-100cs:垂直台体:100*16*100cm 水平台体:100*25*100cm

   ⑦kw-zd-125cs:垂直台体:125*16*125cm 水平台体:125*25*125cm

   ⑧kw-zd-150cs:垂直台体:150*16*150cm 水平台体:150*25*150cm

   ⑨kw-zd-200cs:垂直台体:200*16*200cm 水平台体:200*25*200cm

   ⑩特殊尺寸: ( 宽6m(米)*长10m(米) 之内皆可)

   ⑾以下各种振动模式尺寸:【综合试验振动台】【冲击型电磁振动台】【旋转型振动台】【生产线机种】

【标准型】【摇摆型振动台】【飞机航空行驶型电磁振动台】【越野车行驶型】【摩托车行驶型电磁振动台】【火车行驶型】【颠簸型】【船行驶型】【甩动型(离心力型)】皆可

总重量: 130 kg(净重120 kg)

精密度:频率可显示到0.01hz

了解实物欢迎您光临科文振动台事业部工厂，我们专业的销售与技术团队将全心全意为您服务。如有意向，欢迎电联销售部李菲为您提供详细报价方案。感谢您的支持与配合！
